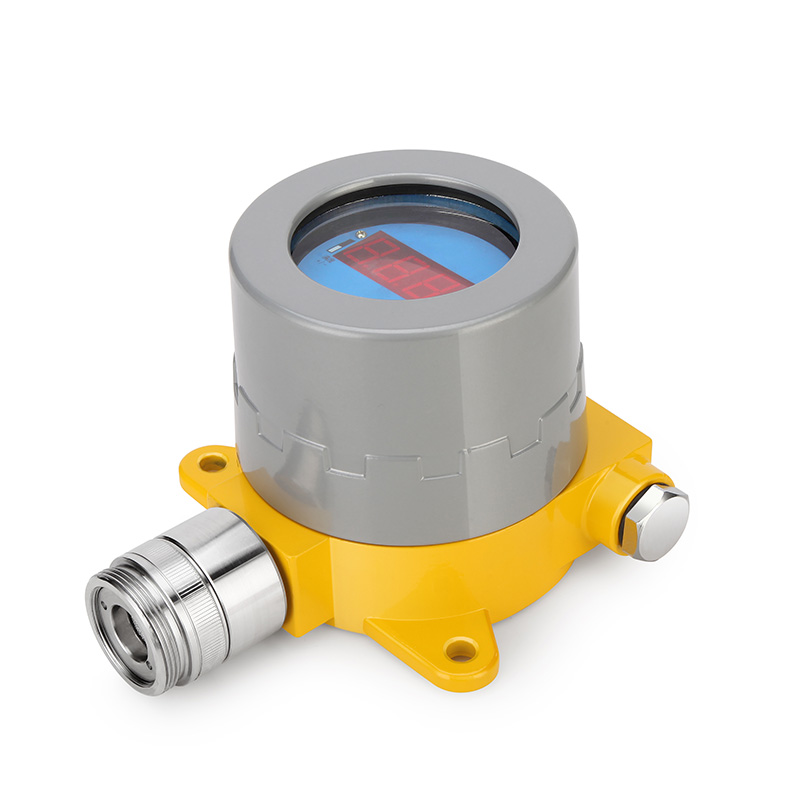

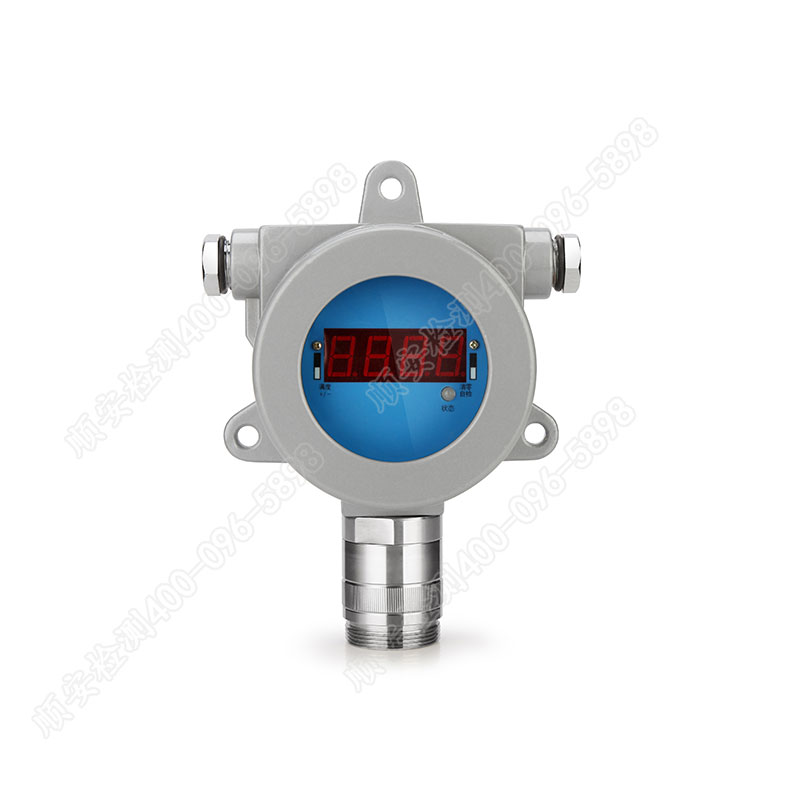

固定式天然气检测报警器

  • 产品型号:SA-2000

 SA-2000系列固定式天燃气(天然气)检测报警器是一款现场带浓度显示带声光报警的检测仪,该检测仪主主要用于检测开放环境中或者密闭环境中待测气体的浓度,并且现场浓度数值能够实时反映到远端端监控系统中。



产品亮点
Product Highlights



 可燃气是指能够与空气(或氧气)在一定的浓度范围内均匀混合形成预混气,遇到火源会发生爆炸的,燃烧过程中释放出大量能量的气体。

常见的可燃性气体有:

1.液化石油气:是从石油加工或石油、天然气开采过程中得来的,其主要成分是丙烷、丙烯、丁烷和丁烯。气态液化石油气比空气重,其比重为空气的1.5-2倍。

2.天然气:天然气是古生物遗骸长期沉积地下,经慢慢转化及变质裂解而产生的气态碳氢化合物,具有可燃性,多在油田开采原油时伴随而出。天然气蕴藏在地下约3000— 4000米之多孔隙岩层中,主要成分为甲烷,还含有少量乙烷、丁烷、戊烷、二氧化碳、一氧化碳、硫化氢等。

3.瓦 斯:主要成分甲烷,是一种可燃性气体,无色无味,难溶于水,密度小于空气,与氧气或空气混合后达到一定温度在一定空间内容易发生爆炸。

4.甲 苯:毒性:属于低毒类,同时具有可燃性。甲苯会有测毒,测可燃两种之分。(具体要跟客户沟通确认检测目的)

5.煤 气:主要成分是一氧化碳、氢和烷烃、烯烃、芳烃等。煤气有毒是因为其中的CO、芳烃等能与人体中的血红蛋白结合,造成缺氧,使人昏迷不醒甚至死亡,在低浓度下也能使人头晕、恶心及虚脱。

6.沼 气:是有机物在隔绝空气和一定的温度、湿度、酸碱度等的条件下,经过沼气细菌的作用产生的一种可燃气体。由于这种气体最先是在沼泽中发现的,所以称为沼气。沼气的主要成分是甲烷、其余为二氧化碳、氧气、氮气和硫化氢(0-1000,5000,10000ppm)。其中甲烷含量约为55%~70%,二氧化碳含量约为30%~45%。沼气是一种混合气体。

7.氢 气

8.甲 烷



固定式天然气检测报警器产品特点:

      供电方式:DC24V;

      现场带浓度显示带声光报警,两级报警可自行设置;

      采用进口电化学传感器,灵敏度高,线性好,寿命长,性能稳定;

      电路优化设计,自带反极性保护和限流保护,能有效防止接线错误造成的不必要损坏;

      有一个或两个无源继电器触点输出信号,用于驱动风机、电磁阀等外部设备;

      拥有Exd II CT6的防爆等级与IP65的防护等级;

      壳体材料:压铸铝+304不锈钢(传感器罩);

      有三线制(4~20)mA和RS485两种输出信号可供选择,兼容多种气体检测报警控制器、PL PLC、DCS等控制系统,实现远程监控。

固定式天然气检测报警器应用领域:

Ø 石油化工、工业生产、冶炼锻造、电力、煤矿、隧道工程、环境监测、污水治理、油漆喷涂、固废处理

Ø 造纸、生物制药、仓储物流、酿造发酵、消防、燃气、垃圾处理厂、学校实验室、科研中心

设计标准:

      GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

      GB3836.1-2000《爆炸性气体环境用电气设备 第1部分:通用要求》

      GB3836.2-2000《爆炸性气体环境用电气设备 第2部分:隔爆型“d”》

      JJG 1077-2012《臭氧气体分析仪检定规程》

技术参数
Product parameters

检测原理

催化燃烧

检测气体

空气中可燃气(如氢气、甲烷、乙烷、苯、甲苯、天然气、液化石油气等)

浓度单位

%LEL

工作电压

DC24V

数值显示

声光报警

输出信号(可选)

标准(4~20)mA电流信号,RS485数字信号,1到2组无源常开继电器信号

防爆等级

Ex dII CT6

防护等级

IP65

接线方式

分线型:三线制;总线型:四线制

安装方式

壁挂式,管道式,流通式 (与监测环境相关)

外形尺寸

178*139.5*106mm

接口类型

M20*1.5内螺纹

量程

(0~100)%LEL

分辨率

1%LEL

工作温度

(-40~70)℃

工作湿度

(15~95)%RH(无冷凝)

工作压力

(90~110)kPa

响应时间T90

≤30s

示值误差

±5%FS

重复性

≤2%

零点漂移

±3%FS

量程漂移

±2%FS
