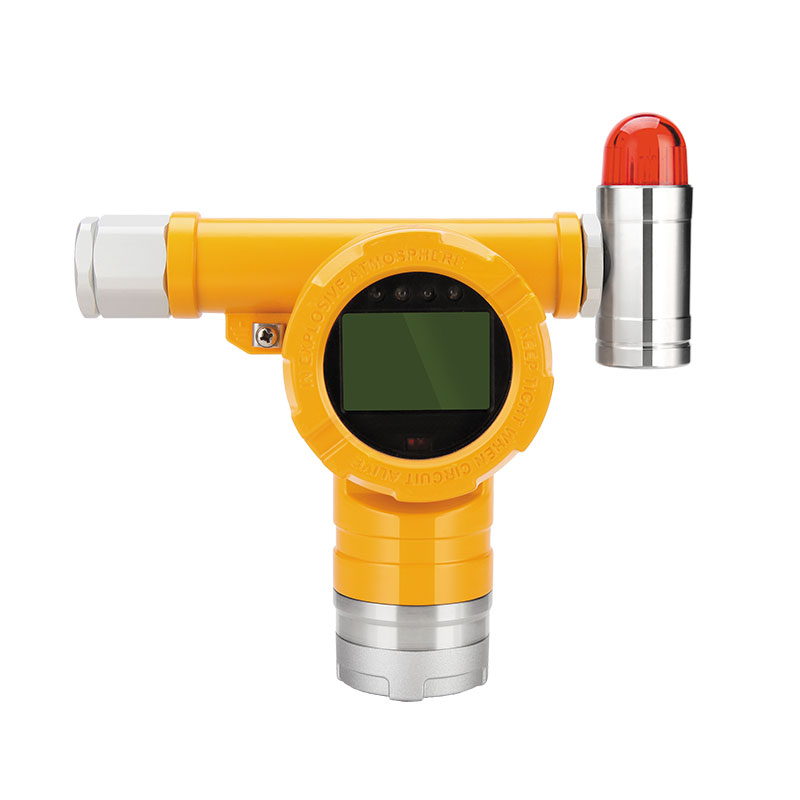

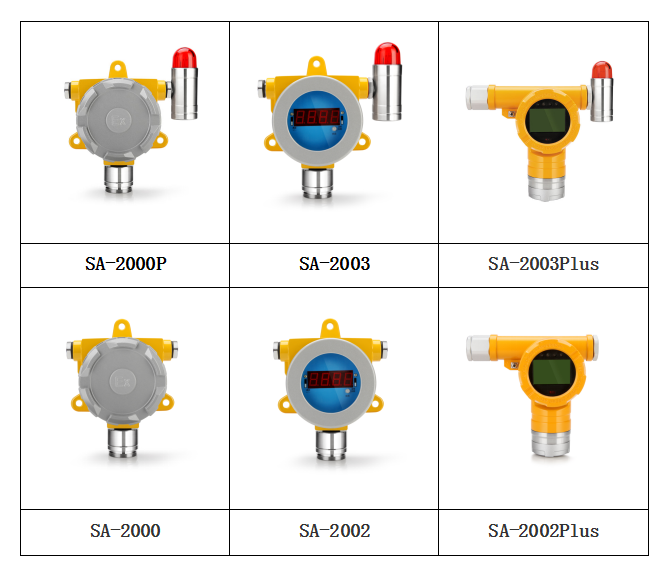

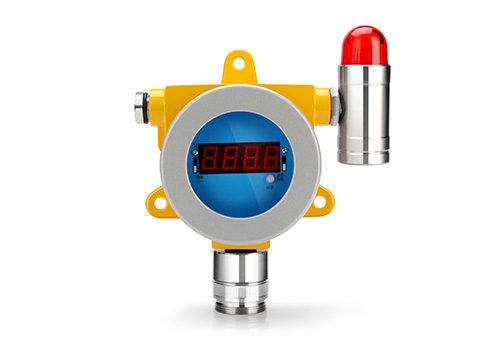

固定式甲烷检测探测器

  • 产品型号:SA-2000

SA-2000系列甲烷可燃气体检测报警器是一款自带浓度显示和声光报警的(可选)工业自动化安全仪表。它主要用于检测开放或者密闭环境中易燃易爆气体的浓度,并且把检测到的浓度数值实时传输到远端安全监控系统中。



产品亮点
Product Highlights

可燃气是指能够与空气(或氧气)在一定的浓度范围内均匀混合形成预混气,遇到火源会发生爆炸的,燃烧过程中释放出大量能量的气体。

SA-2000系列甲烷可燃气体检测报警器是一款自带浓度显示和声光报警的(可选)工业自动化安全仪表。它主要用于检测开放或者密闭环境中易燃易爆气体的浓度,并且把检测到的浓度数值实时传输到远端安全监控系统中。

甲烷检测探测器产品特点:

Ø 供电方式:DC24V;

Ø 自带浓度显示和声光报警;

Ø 采用进口催化燃烧式传感器。具有灵敏度高、线性好、寿命长、性能稳定等优点;

Ø 电路优化设计,自带反极性保护和限流保护,能有效防止接线错误造成的损坏;

Ø 有一个无源常开继电器,用于驱动风机、电磁阀等外部设备;

Ø 通过Exd II CT6防爆认证与IP65防护认证;

Ø 壳体材料:压铸铝;

Ø 有(4~20)mA标准信号、RS485数字信号和无源常开继电器信号三种输出信号可供选择,兼容多种气体检测报警控制器、PLC、DCS等远端安全监控系统;

Ø 模块化智能传感器设计。返厂校准时,只要寄回传感器模块,无需整机拆卸,方便快捷。


甲烷检测探测器应用领域:

Ø 石油化工、工业生产、冶炼锻造、电力、煤矿、隧道工程、环境监测、污水治理、油漆喷涂、固废处理

Ø 造纸、生物制药、仓储物流、酿造发酵、消防、燃气、垃圾处理厂、学校实验室、科研中心


设计标准:

      GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

      GB3836.1-2000《爆炸性气体环境用电气设备 第1部分:通用要求》

      GB3836.2-2000《爆炸性气体环境用电气设备 第2部分:隔爆型“d”》

      JJG 1077-2012《臭氧气体分析仪检定规程》


常见的可燃性气体有:

1.液化石油气:是从石油加工或石油、天然气开采过程中得来的,其主要成分是丙烷、丙烯、丁烷和丁烯。气态液化石油气比空气重,其比重为空气的1.5-2倍。

2.天然气:天然气是古生物遗骸长期沉积地下,经慢慢转化及变质裂解而产生的气态碳氢化合物,具有可燃性,多在油田开采原油时伴随而出。天然气蕴藏在地下约3000— 4000米之多孔隙岩层中,主要成分为甲烷,还含有少量乙烷、丁烷、戊烷、二氧化碳、一氧化碳、硫化氢等。

3.瓦 斯:主要成分甲烷,是一种可燃性气体,无色无味,难溶于水,密度小于空气,与氧气或空气混合后达到一定温度在一定空间内容易发生爆炸。

4.甲 苯:毒性:属于低毒类,同时具有可燃性。甲苯会有测毒,测可燃两种之分。(具体要跟客户沟通确认检测目的)

5.煤 气:主要成分是一氧化碳、氢和烷烃、烯烃、芳烃等。煤气有毒是因为其中的CO、芳烃等能与人体中的血红蛋白结合,造成缺氧,使人昏迷不醒甚至死亡,在低浓度下也能使人头晕、恶心及虚脱。

6.沼 气:是有机物在隔绝空气和一定的温度、湿度、酸碱度等的条件下,经过沼气细菌的作用产生的一种可燃气体。由于这种气体最先是在沼泽中发现的,所以称为沼气。沼气的主要成分是甲烷、其余为二氧化碳、氧气、氮气和硫化氢(0-1000,5000,10000ppm)。其中甲烷含量约为55%~70%,二氧化碳含量约为30%~45%。沼气是一种混合气体。

7.氢 气

8.甲 烷


技术参数
Product parameters

被测气体 Gas Detected

空气中可燃气(氢气、甲烷、乙烷、苯、甲苯、天然气、液化石油气等)

检测原理 Detection principle

催化燃烧

安装方式 Sampling Method

壁挂式,管道式,流通式 (与监测环境相关)

量    程 Measure Range

(0~100)%LEL

分 辨 率 Resolution

1%LEL

精   度  Precision

2%FS,3%FS

输出信号 Output signal

三线制(4~20)mA、RS485,无源继电器(可选)

应时间 Reaction  Time

5s

响应时间(T90Response Time

15s

重 复 性 Repeatability

2%

线性误差 Linearity error

≤1%

零点漂移 Zero shift

≤1%(FS/年)

显示技术 Display

高清数码管显示

连线方式 Connection mode

1/2英寸内螺纹

气体单位 Gas unit

%LEL

工作温度 Temperature

(-40~70)

工作湿度 Humidity

(0~95)%RH

防爆等级 Explosion-Proof

Ex dⅡCT6

防护等级
Degree of protection

IP65

报警方式 Alarm mode

声、光两重报警

工作时间Operating time

24小时长期工作

尺    寸 Dimensions

178*139.5*106mm

重    量 Weight

1400g
