一、项目描述

要求氧气在线检测系统对反应釜中氧气气体浓度进行实时在线检测，将检测到的气体数据通过标准的4-20mA电流信号传输到客户的DCS中控系统上，并能通过两级开关量输出实现连锁控制，为安全生产提供保障。

二、氧气在线检测系统设计规范

氧气在线检测系统中检测部分，遵循以下检定规程及设计规范：

※ GB50493-2009  《石油化工可燃气体和有毒气体检测报警设计规范》

※ GB 12358-2006 《作业场所环境气体检测报警仪 通用技术要求》

※ JJG 365-2008  《电化学氧测定仪检定规程》

三、定制氧气检测系统简介

1. 氧气在线检测系统SA-8000主要是分为：

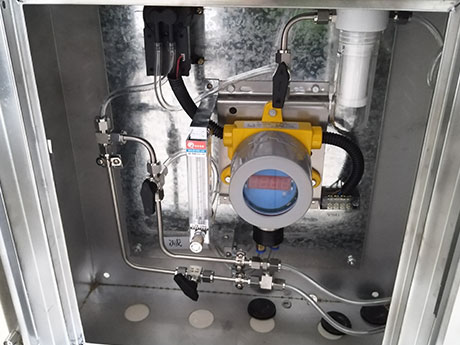

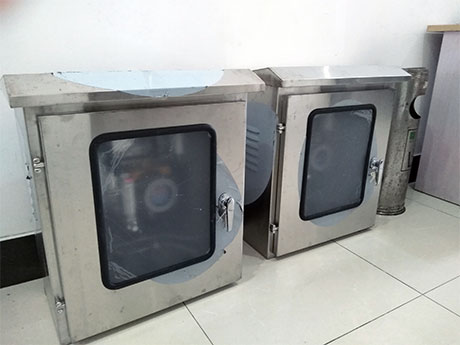

1).气体预处理(型号：SA-8000Y)：该部分主要是将待检测气体，经过一系统的处理，使气体干净干燥平稳的进入氧气检测仪进行检测。根据现场本质安全的生产理念，气体预处理部分分为气体预处理箱体外围的减压干燥处理，及气体预处理箱内的常规处理流程。

2.）氧气检测仪检测部分：氧气检测仪（型号：SA-3002），24V供电，防爆型，检测仪现场带浓度显示功能，量程为0-30.0%VOL，分辨率0.1%VOL，氧气检测仪有两级开关量输出，能实现连锁控制。氧气检测仪选用进口原装电化学传感器，该传感器由金属-空气型电池由空气阴极，阳极和电解液组成。氧气传感器简单来说是一个密封容器（金属的或塑料的容器），它里面包含有两个电极：阴极是涂有活性催化剂的一片PTFE（聚四氟乙烯），阳极是一个铅块。这个密封容器只在顶部有一个毛细微孔，允许氧气通过进入工作电极。两个电极通过集电器被连接到传感器表面突出的两个引脚，而传感器通过这两个触角被连接到氧气检测仪的内部电路板上。传感器内充满电解质溶液，使不同种离子得以在电极之间交换。电化学反应中，铅极参与到氧化反应中，使得这些传感器具有一定的使用期限，一旦所有可利用的铅完全被氧化，传感器将停止运作。通常氧气传感器的使用寿命为1-2 年，但也可以通过增加阳极铅的含量或限制接触阳极的氧气量来延长传感器的使用寿命。

3.氧气在线检测系统工作流程简述

箱体外部，从反应釜取样后使用耐压及气密性好的针型阀，再流经气液分离器

进行首次干燥，再经过全金属减压阀进行减压；箱体内部采用316L不锈钢气管耐腐蚀钢管,待测气经过气液分离器、过滤器进行降温、干燥、除尘后，送入氧气检测仪进行检测。
