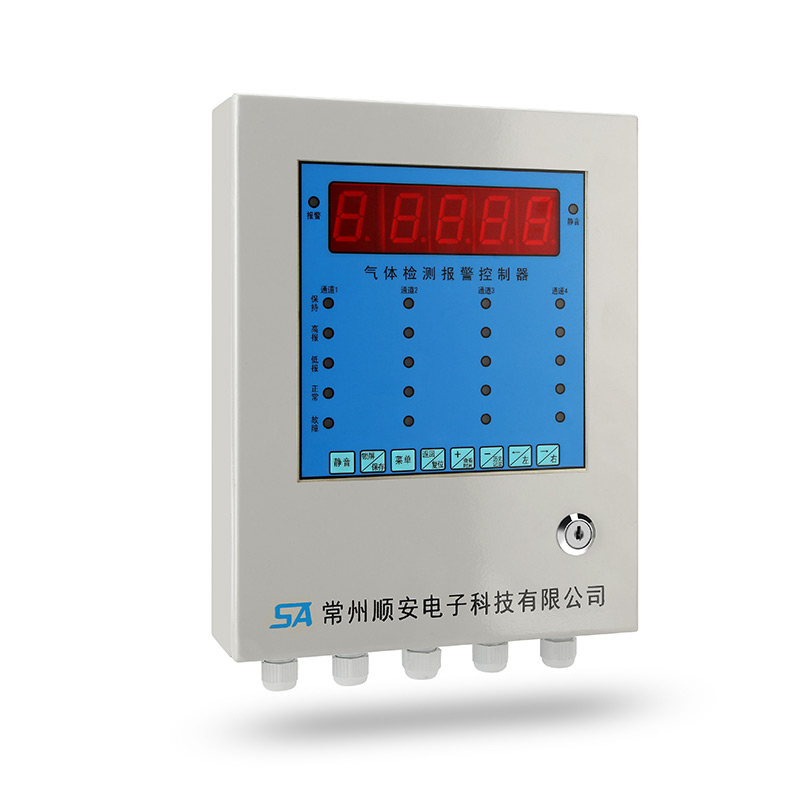

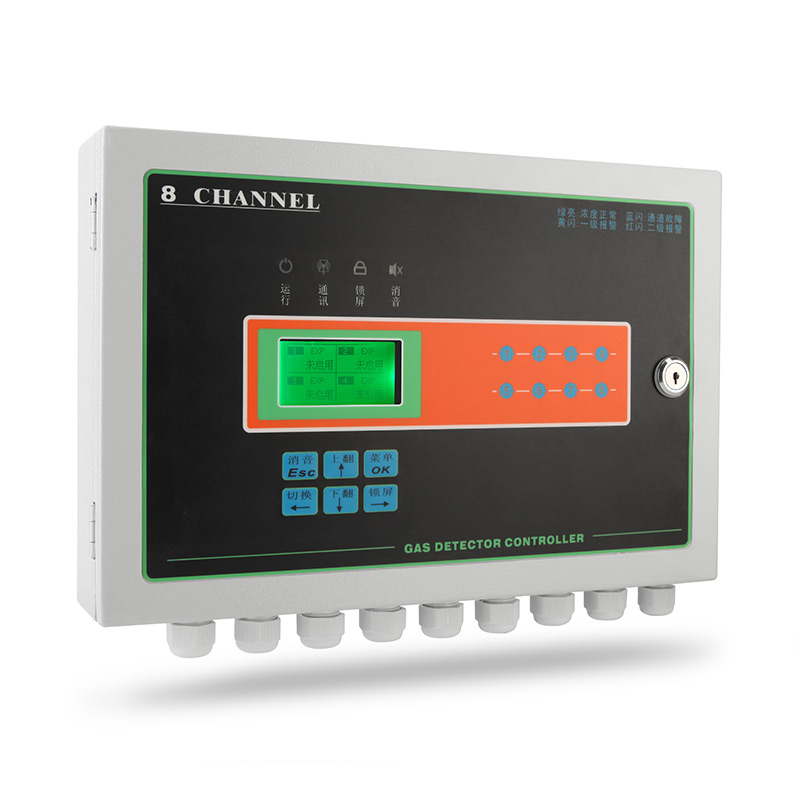

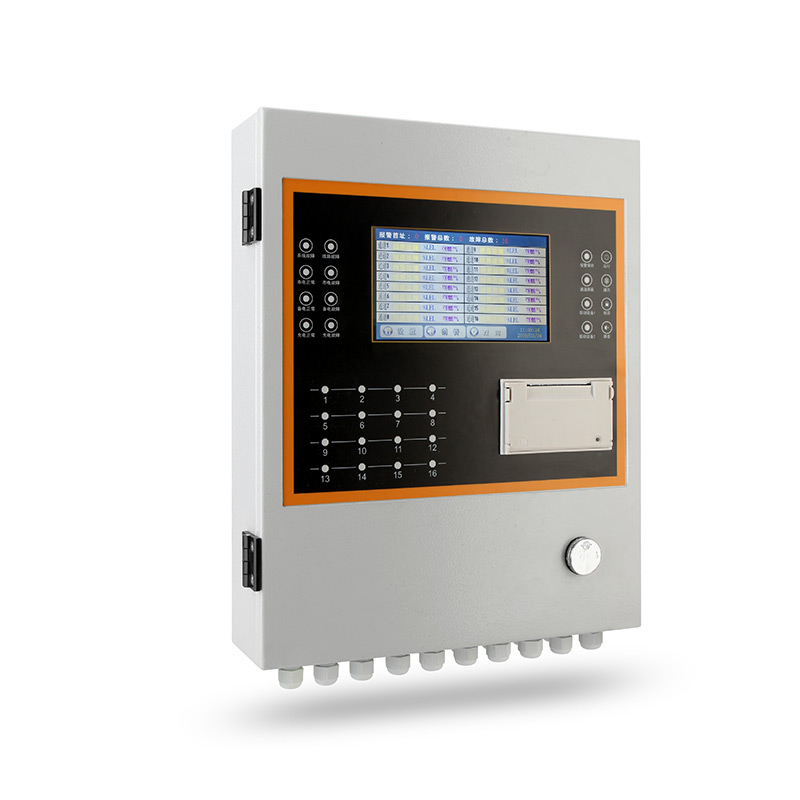

固定式可燃气体检测系统主要由报警控制主机和可燃气体检测仪组成,报警控制主机有开关量输出并可选通讯接口,可以外接声光报警器或启动控制设备,也可以与上校正机通讯。
报警控制主机可接收检测探头的信号,当测量浓度达到设定的报警值时,控制主机会发出声、光报警,同时输出控制信号(开关量接点输出),提示操作人员及时采取安全处理措施,或自动启动事先 连接的控制设备,以保障安全生。报警控制主机适用于各种工业报警控制,壁挂式安装,简单快捷,操作方便,工作状态稳定,测量精度高。
使用说明
将可燃气体检测探头安装于需要监测的地点,可以多点监控,通过三芯屏蔽电缆接入主机,接线时按说明书或示意图上说明,按颜色对接即可。主机安装于中控室等安全场合,根据需要安装声光报警器、排风扇等设备。当可燃性气体浓度超出预设报警点时,系统发出声光报警,同时启动排风扇等设备。
一般在设备出厂时,量程、报警点等全部参数都已经按用户要求或相关标准设置完毕,用户在固定和接线之后,即可通电测试。本产品在使用一年左右需要厂方做标定检验。
二、可燃气体检测仪功能参数
检测原理 | 催化燃烧 |
检测气体 | 空气中可燃气(如氢气、甲烷、乙烷、苯、甲苯、天然气、液化石油气等) |
浓度单位 | %LEL |
工作电压 | DC 24V可由主机提供 |
输出信号(可选) | 标准(4~20)mA电流信号,RS485数字信号,1到2组无源常开继电器信号 |
防爆等级 | Ex dII CT6 |
防护等级 | IP65 |
连接线缆 | 采用3芯屏蔽线 |
安装方式 | 壁挂式,管道式,流通式 (与监测环境相关) |
外形尺寸 | 178*139.5*106mm |
接口类型 | Φ20*1.5内螺纹 |
量程 | (0~100)%LEL |
分辨率 | 1%LEL |
工作温度 | (-40~70)℃ |
工作湿度 | (15~95)%RH(无冷凝) |
工作压力 | (90~110)kPa |
响应时间T90 | ≤30s |
示值误差 | ±5%FS |
重复性 | ≤2% |
零点漂移 | ±3%FS |
量程漂移 | ±2%FS |
